הקרנת לייזר לעיבוד עץ
במשך עשרות שנים, מקרני לייזר של SL Laser שימשו בהצלחה רבה לעיבוד עץ. עם מיקום צורות חופשיות במרכזי עיבוד CNC, מקרני הלייזר הראשונים של SL Laser הגדירו את השוק. בינתיים, אפשרויות היישום של ה-ProDirector 7, ה-ProCollector L ולייזרי המיקום הורחבו לתחומי יישום רבים אחרים. דיוק יוצא דופן, קלות שימוש ויכולת הסתגלות למגוון רחב של תנאי מרחב נדרשים בעיבוד עץ בפרט. בין אם בסדנה, בייצור רהיטים או בתעשיית העץ.
יתרונות לעבודות עץ
הקרנת לייזר מדויקת על נתבי CNC. תבניות יקרות ובדיקות גוזלות זמן כבר אינן נחוצות.
דחיות ונזקים לכלים ולכוסות יניקה מופחתים - הודות למיקום מדויק על הרכיבים.
בייצור רהיטים נחסכים זמן וכסף הודות למיקום מדויק של אביזרים וסימוני חורי קידוח במילימטר.
באמצעות מדידות תלת-ממדיות, ה-ProCollector מאפשר סריקה והקרנה מדויקות בבניית מדרגות או במטבחים מאובזרים.
תחומי יישום אופייניים ללייזרים שלנו בעיבוד עץ

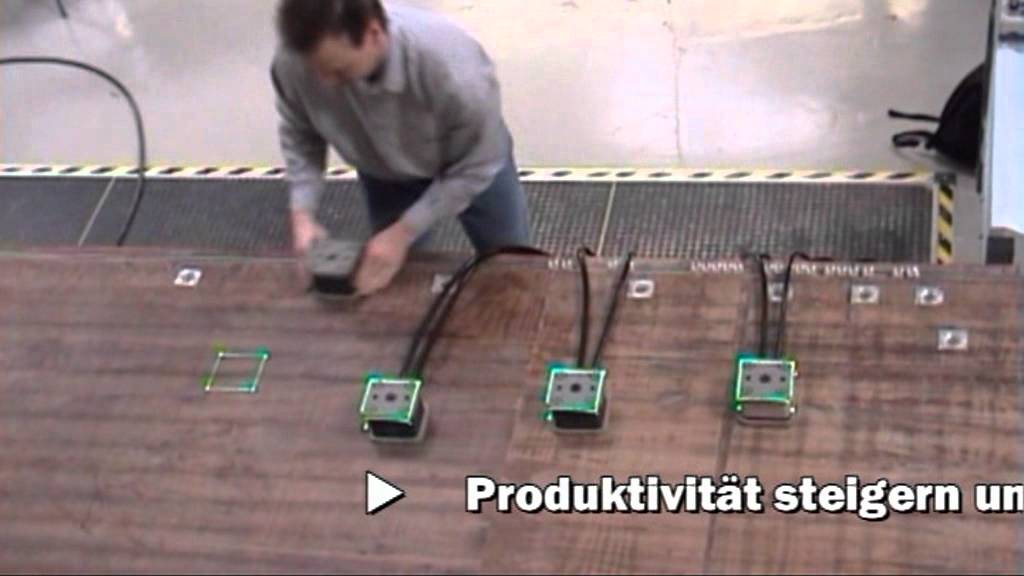

היישום הידוע ביותר של ה-ProDirector 7 הוא השימוש בו ככלי עזר יעיל להגדרה עבור נתבי CNC. זה כרוך בעיקר במיקום מדויק ומהיר של כוסות יניקה, חלקי עבודה וקווי מתאר עבור כל שלבי העיבוד או הייצור. בתעשיית העץ, ה-ProDirector 7 משמש גם כמערכת מרובת מקרנים להצגת תהליכים שונים כגון שורות של מסמרים וברגים במקביל עבור רכיבים גדולים במיוחד. בנגרות או בתעשיית הרהיטים, הקרנת לייזר משמשת כתבנית מדויקת לשלבי עבודה תלת-ממדיים.
Andwendung Holzbereich
מידע נוסף על היישום בעבודות עץ
הקרנת לייזר במרכזי עיבוד שבבי CNC השרטוטים עם מיקומים, קווי מתאר וקווי הנחיה נוצרים על ידי התוכנה או קונסולת הבקרה. לאחר מכן הם נשלחים ל-ProDirector 7 דרך בקרת נתב ה-CNC. מקרן הלייזר ממיר נתונים אלה לקווי לייזר ומקרין אותם ביחס של 1:1 על שולחן העבודה או על החלק הריק. זה חוסך את הצורך ביצירת תבניות או ריצות בדיקה כאשר הכלי במקומו. מרווח השגיאה הנמוך ביותר מפחית את שיעור הפסילות. המיקום המדויק של הכלים מונע נזק לכפות היניקה ומבטל את הצורך ליישר מחדש את חומר העבודה.
הקרנת לייזר בתעשיית הרהיטים בתעשיית הרהיטים, הכל סובב סביב עבודה מהירה ומדויקת על חלקי העבודה. כאן, הקרנת לייזר משמשת בייצור רכיבים, אך משמשת גם למיקום אביזרים. מקרני הלייזר מציגים את קווי המתאר של האביזרים או הפסים, אותם ניתן לאחר מכן להתקין ולהרכיב על ידי עמיתים בדיוק מילימטר. הם משתמשים גם בהקרנת סימוני חורי הקידוח למטרה זו. השלב הבא הוא בקרת איכות. מקרן הלייזר פשוט מופעל באמצעות שלט רחוק עבור הקרנת הלייזר המתאימה של רצף השלבים.
ה-ProCollector L למדידה תלת-ממדית בעיצוב פנים מערכת מדידה קלה לשימוש זו משמשת למדידות תלת-ממדיות, למשל בבניית גרמי מדרגות או במטבחים מאובזרים. ניתן לבחור את נקודות המדידה הנדרשות עבור השרטוט באמצעות נקודת הלייזר הנראית בבירור. באמצעות הנתונים המאוחסנים, ה-ProCollector L סורק אוטומטית מסלולים אופקיים או אנכיים על הקיר ועל עקומות. ההתקדמות מוצגת בממשק המשתמש הגרפי. השרטוט המוגמר מועבר לתוכנית ה-CAD כקובץ DXF. ניתן להקרין את השרטוט על הרכיבים כמערכת הנחיה לסיוע בהתקנה וכתבנית עבודה.
לייזרים למיקום במנסרה עם לייזרי המיקום החזקים של SL Laser, ניתן ליישר במדויק חומרים במנסרות ולחתוך אותם בצורה אופטימלית. קו הלייזר הנראה בבירור מציין את נתיב החיתוך המדויק ומסייע למפעילים ליישר בולי עץ, לוחות או פאנלים בקלות. זה מונע חיתוכים שגויים וחוסך הן חומר והן בעלויות. הודות לתפעול הידידותי למשתמש, זמני ההתקנה הקצרים והאלקטרוניקה האמינה, לייזרי הקו והצלב מתאימים באופן מושלם לשימוש תעשייתי תובעני. בין אם בעיבוד עץ, מערכות CNC או תהליכי ייצור אחרים - מערכות עמידות אלו מבטיחות דיוק ויעילות מרביים בתפעול היומיומי.
Further information on the application in woodworking
Laser projection in the CNC machining centers The drawings with positions, outlines and guide lines are created by the software or the control console. Then they are sent to the ProDirector 7 via the CNC router control. The laser projector converts this data into laser lines and projects them 1:1 onto the work table or blank. This saves the creation of templates or inspection runs with the tool in place. The extremely low error margin reduces the proportion of rejects. The exact positioning of the tools prevents damage to the suction cups and eliminates the need to realign the workpiece.
Laser projection in the furniture industry In the furniture industry, everything revolves around fast and precise work on the workpieces. Here, laser projection is used in the production of components, but is also used to position fittings. The laser projectors display the contours of the fittings or strips, which can then be fitted and assembled by colleagues with millimeter precision. They also use the projection of the drill hole markings for this purpose. The next step is quality control. The laser projector is simply switched on by remote control for the corresponding laser projection of the step sequence.
The ProCollector L for 3D measurement in interior design This easy-to-use measuring system is used for 3D measurements, e.g. in staircase construction or for fitted kitchens. You select the required measuring points for the drawing using the clearly visible laser point. Using the stored data, the ProCollector L automatically scans horizontal or vertical courses on the wall and on curves. The progress is displayed on the graphical user interface. The finished drawing is transferred to the CAD program as a DXF file. The drawing can be projected onto the components as a guidance system to aid set-up and as a work template.
Positioning Lasers in the Sawmill With SL Laser’s robust positioning lasers, materials in sawmills can be precisely aligned and optimally cut. The clearly visible laser line indicates the exact cutting path and helps operators align logs, boards, or panels with ease. This prevents miscuts and saves both material and costs. Thanks to their user-friendly operation, short setup times, and reliable electronics, the line and cross lasers are perfectly suited for demanding industrial use. Whether in woodworking, CNC systems, or other production processes – these durable systems ensure maximum precision and efficiency in daily operation.
