Flexijet 3D מערכת מדידת לייזר

סקירה

מדידה מדויקת של ,CADתוכננה ליעילות מקסימלית

יעיל וחיסכון בזמן

מדידות לא מדויקות והעברה של מספרים הם היסטוריה. אין תבניות או סקיצות ביד ואין צורך לציין מידות -

מיד תראו מה מדדתם.

העברת נתונים גמישה

מגוון ממשקי יצוא מאפשרים העברה של שרטוטי CAD מלאים לכל תוכנת תכנון.

אמינות עבור הפרוייקטים שלך

תכנון, עיצוב וייצור מבוססים על

נתונים אמינים. שינויים במהלך ההרכבה מצטמצמים למינימום.

flexijet3d-menu

FLEXIJET 3D

הדור האחרון של
- Flexijet 3D יעיל אפילו יותר!

מדוד שרטוטי CAD מדויקים באתר. אז משימת המדידה שלך הופכת למשחק ילדים. הקלט והקרין שרטוטי CADמדויקים במילימטר עם זוויות ועיקולים מדויקים באתר. עם פונקציית ההקרנה האחורית, ניתן להקרין (בחזרה) נקודות CAD נוספות מהתכנון שלך באתר הבנייה, כך שמערכת מדידת הלייזר גם מקלה על עבודת ההרכבה שלך.

Flexijet 3D – Anwendungsvideo

Flexijet 3D – Anwendungsvideo

עם Flexijet 3D פשוטו כמשמעו, כל אחד יכול לקחת מידות במהירות, יעילה וחסכונית ולהעריך מידות במדויק עד למילימטר, ולהכניס את הנתונים ישירות ל .CAD-בין אם אתה מתחיל או מומחה ,CAD עם Flexijet 3D אתה נהנה מהעיקרון של "רישום מדידה", המציע לך יתרונות רבים על פני טכניקות מדידה קונבנציונליות וענני נקודות מסורקי לייזר. מדידות לא מדויקות או ספרות שעברו טרנספורמציה הן נחלת העבר. אתה לא צריך לרשום הערות של מדידות כי אתה יכול לראות מה אתה מודד מיד על הצג. האפשרות לכלול תמונות והערות שמע בשרטוט המדידה מציעה לך תיעוד משולב באתר. אתה יכול לעבוד בקלות במקומות קשים ללא פיגומים, סולמות או עוזרים אחרים. למדוד חדרים מרוהטים מבלי להזיז רהיטים מעצבנים. עיגולים, קשתות ורכיבים לא זוויתיים ניתנים לזיהוי מהיר ומדויק. הודות לפונקציית ההקרנה, ניתן להשתמש ב- Flexijet גם כעזר להרכבה. אפשרויות היישום של Flexijet 3D הן צדדיות בדיוק כמו המשתמשים שמשתמשים במערכת מדידת לייזר מהפכנית זו.

ציור מדידה– במקום סריקה

בניגוד למערכות מדידה אחרות, Flexijet 3D אינו מספק ענן מבלבל של נקודות. במקום זאת, נקודות המדידה מקושרות ישירות לסידורים משמעותיים באמצעות פקודות ציור CAD ציור ה-CAD המוגמר מיוצר במהלך מדידה באתר, ללא עיבוד ממושך, כפי שנדרש בענני נקודות.
בתהליך "נמדדו" אלמנטים כגון
קירות, דלתות, קשתות או מצבי חדרים שלמים נוצרים כשרטוטי CAD תלת מימדיים מדויקים באתר, שבמהלכם מתבצעות מדידות.

לפני היציאה מאתר הבנייה יש לבדוק את דגם ה-CAD המוגמר על ידי השוואתו למציאות ולוודא כי נרשמו כל המידות הרלוונטיות לתכנון.

שרטוט cad

מדידת אתר מהירה
- קווי המתאר של הקיר של החדר מתועדים במהירות

בתוכנת המדידה נוצר מרחב תלת מימדי. עם מספר נקודות מדידה בלבד, שתי נקודות בדיוק לכל משטח קיר ונקודה אחת כל אחת ברצפה ובתקרה. לשם כך, אין צורך להגדיר את נקודות המדידה בפינות החדר. התוכנה חותכת אוטומטית את הקו הישר של הקיר כשהיא מגיעה לקו הישר המורחב של הקיר הסמוך. כל זוויות הקירות המתחברות זו לזו מזוהות במדויק במהלך מדידת האתר המהירה.

ניתן להשלים את החדרים כנדרש על ידי מדידת אלמנטים נוספים בחדר, כמו שיפוע גג, דלתות, חלונות וגם הכנסת סמלי התקנה למדיות שונות.

מדידת מהירה-חדר

נקודות מדידה - מדידת חדר

שינוי מיקום
- תמדדו אזורים ללא הגבלה

Flexijet 3D מציעה את שינוי המיקום למצבים בהם לא ניתן לרשום את כל נקודות המדידה הנדרשות לתהליך המדידה ממקום אחד או אם נדרשת לתפוס גם חדרים סמוכים באותו שרטוט. בהתבסס על שתי נקודות ייחוס, שניתן להגיע אליהן משני המיקומים, ניתן לכוון מחדש את ה-Flexijet 3D ולהמשיך בתהליך המדידה. כך ניתן לתפוס בקלות קומות או מבנים שלמים בשרטוט CAD יחיד.

flexijet 3d מציע שינוי מיקום בקלות

הקרנה של נקודות CAD מהתכנון - יעילות בהתקנה עם Flexijet 3D

הודות למדידה המדויקת בלייזר, משתמשי Flexijet מייצרים רכיבי התאמה מדויקים שרק צריך להתקין באתר. עם Flexijet 3D, ניתן להאיץ משמעותית את ההרכבה באתר באמצעות הקרנה של נקודות CAD מתוכנית התכנון. כדי להשיג זאת, נתוני ה-CAD התלת מימדי מתוכנת התכנון מיובאים לתוכנת המדידה FlexiCAD. ניתן להפנות את Flexijet 3D בהתבסס על נקודות התייחסות קיימות למקום מדידה קודם. כעת, ניתן לגשת אוטומטית לנקודות קידוח והרכבה מתוכננות ולהציג אותן באמצעות לייזר Flexijet 3D. הלחמה או כיול משוכללים מתבטלים לחלוטין.

תכנון נקודות cad

סדרת מדידות אוטומטית
- זיהוי התקדמות קווי המתאר כאילו בקסם

לאחר הגדרת נקודת התחלה, הכיוון ומרחק הנקודה הרצוי, Flexijet 3D מודד אוטומטית את מהלך הקיר. סדרת המדידה האוטומטית כוללת סדרות מדידה אופקיות, אנכיות וחופשיות לאורך כל נתיב.
עם סדרת המדידה האנכית ניתן למשל למדוד את גוף הסירה באופן אוטומטי לחלוטין.
ניתן להשתמש בסדרת מדידה אופקית, למשל, כדי לקבוע את המהלך המעוקל של הקירות.

סדרת מדידות אוטומטית

סריקת פני השטח
- זיהוי אי אחידות של משטחים באופן אוטומטי

על ידי ציור או מדידה של כל קו מתאר סגור ולאחר מכן הנחת בקע, הפקודה "סריקת פני השטח" יכולה למדוד אוטומטית את כל נקודות ההצטלבות של הבקיעה.

הגבהים השונים מסומנים בצבע. זה מקל לראות בתוכנת המדידה FlexiCAD עד כמה המשטח אינו אחיד.

סריקת שטח

חומרת FLEXIJET 3D

מחושב היטב מא' עד ת' - הוענק בפרס העיצוב Red Dot 2018

חומרת המדידה הארגונומית של מערכת מדידת הלייזר Flexijet 3D משלבת את כל הרכיבים האלקטרוניים, האופטיים והמכניים באחד וזכתה בפרס Red Dot Design המוכר בעולם.

חומרת המדידה הארגונומית של מערכת מדידת הלייזר Flexijet 3D

בבסיסו, Flexijet 3D מבוסס על מד מרחק לייזר, אשר בשילוב עם היחידה הסיבובית / מסתובבת מזהה קואורדינטות מדויקות ומעביר אותן לתוכנת המדידה התלת מימדית של המערכת FlexiCAD. צג המגע בגודל 7 אינץ' מאפשר בחירה של פקודות ציור CAD ופונקציות תוכנה ישירות על מכשיר המדידה, ללא צורך לעבור למחשב המדידה. מערכת המדידה מוכנה לשימוש בכמה שלבים פשוטים. חומרת המדידה Flexijet מספקת באופן עצמאי WLAN על מנת ליצור חיבור ישיר לתוכנת המדידה FlexiCAD. אפילו יישור מסורבל של החצובה באמצעות מחווני הרמה מיותר עם Flexijet 3D. חיישן ההטיה המשולב מבטיח שתוכל להתחיל עם המדידות שלך באופן מיידי. תכונה חיונית של Flexijet 3D היא שניתן להפעיל אותו הן ידנית והן מרחוק. ההקרנה האחורית והתקרבות לנקודות מתבצעת על ידי תיאום מוטורי חזק ודינאמי במיוחד. ניתן להפעיל את המדידות על ידי חיישן מגע במארז, על ידי שלט רחוק או על ידי לחיצה על כפתור בתוכנת FlexiCAD. בנוסף לתיעוד התמונה, מצלמת 5 מגה פיקסל מאפשרת בחירת מטרה אופטית על ידי צלבות בתמונה החיה של המצלמה. זה מאפשר לכידת המדידה גם באור שמש חזק כאשר כתם הלייזר אינו מזוהה עוד בעין האנושית. אם המכשיר נחבט או הזז במהלך מצב מדידה, חיישן זעזועים משולב ירשום אותו וידווח על כך מיד למכשיר ולתוכנת המדידה. ניתן ליישר מחדש את ה-Flexijet 3D בשרטוט על ידי מדידה מחדש של נקודות ידועות וניתן להמשיך את המדידה בצורה חלקה. חיי הסוללה הממוצעים הם כ-8 שעות, תלוי בשימוש במנוע. בתצוגה של ה-Flexijet כמו גם בתוכנה תראה את הקיבולת שנותרה. טעינה מחדש של הסוללה במהלך הפעולה אפשרית בכל עת.

תוכנות FLEXIJET

CAD למדידה באתר וממשק ישירות לתוכנת התכנון שלך

תוכנת המדידה FlexiCAD מספקת ממשק משתמש הגיוני ואינטואיטיבי. משתמשים מנוסים ב- CAD מוצאים את דרכם מיד ואפילו מתחילים נמצאים בבית תוך פרק זמן קצר. המשימה של התוכנה היא יצירת מדידת CAD יעילה ומכוונת בפועל ישירות באתר הבנייה. פונקציות רבות מותאמות במיוחד למדידה ומציעות יעילות מרבית. עם כל מימד שנלקח, אתה יכול לראות כיצד השלמת שרטוט המדידה שלך ובכך להבטיח שכל המדידות הרלוונטיות לתכנון בוצעו לפני היציאה מאתר הבנייה. באמצעות מגוון ממשקי יצוא, ניתן להעביר את הנתונים ישירות לתוכנת ה- CAD שלך. במקביל לכך, חלק מתוכניות התכנון תומכות באינטגרציה ישירה של החומרה של Flexijet

תוכנת מדידה flexi-cad

כמה תכונות של תוכנת :FlexiCAD

• הדרכה אינטואיטיבית למשתמש באמצעות אשפים • מצב מגע לתפעול קל במחשבי לוח עם תפעול מגע (Windows) • פונקציות מעקב אחר מוטות, הצמד ורסטר • סגנונות מימד הניתנים להגדרה חופשית • ניהול רצפה וחדרים מבוססי שכבות לסקירה טובה יותר • ספריות סמלים עם סמלי חשמל, מטבח וסניטריים • סקר נקודות שקשה להגיע אליהן (כגון קירות נסתרים) •נקודות הלחמה וגבהים שידור (לדוגמה, רמות מטר) • ייבוא בלוקים של AutoCAD • ממשק אופציונלי ישירות למכונת CNC

מדידת מ�דרגות לבניית מתכת

Flexijet 3D הוא מכולל תבניות לייזר הדו-ממדי החדשני ביותר שקיים.

בשילוב עם תוכנת Flexijet Stone המעוצבת בהתאמה אישית, היא מספקת מדידה קלה ומדויקת של משטחים ומשטחים אחרים בתעשיית האבן. תכונת רמה אוטומטית מיידית ובחירת פקודות בלחיצה אחת מאפשרות לך להתחיל למדוד ללא דיחוי. Flexijet Stone כולל פונקציות יעילות רבות, כולל מדידה ושרטוט של חיפוי קיר ופנל בגובה מלא. תוכנת Flexijet Stone מקלה על משתמשים מתחילים ומתקדמים למדוד ב-2D ותציג את התוצאות של מדידות משטח מרובות בשילוב D3 .צור בקלות קבצים מוכנים ל- CNC עם כיסויים, כיור וגזרות GPO ודרישות מותאמות רבות אחרות בקלות. תבנית ידנית נדחקת כעת לנצח לעבר. יכולות התבניות הדיגיטליות של Flexijet 3D ישפרו את הדיוק שלך ובסופו של דבר יחסכו לך זמן וכסף.

תוכנת מדידה flexi-stone

Flexijet Stone היא בעצם גרסה מותאמת אישית של תוכנת FlexiCADהכוללת את התכונות המלאות.

הוא הותאם במיוחד לתעשיות האבן והמשטחים, ולמרות שהוא משמש בעיקר לשרטוט משטחים דו-ממדיים, הוא עדיין שומר על יכולות תלת-ממד חיוניות. כמה תכונות בולטות הן: • למדוד ב- ,2D ראה ב- .3D תוכנת Flexijet Stoneמקלה על משתמשים מתחילים ומתקדמים למדוד ב- 2Dותציג את התוצאות של מדידות משטח מרובות משולבות בתלת-ממד. • מצב מגע... יכולת להפעיל את תוכנת המדידה FlexiCAD באמצעות טאבלט Windows מאופשר מגע או מחשב נייד של Windows עם עכבר. • היכולת להקליט תזכירים קוליים - להקליט בקלות שיחות כדי להבטיח שכל פרט ייזכר. • פונקציות חכמות המספקות לחיצה אחת להגדרת מדידת השיש ומדידה בודדת להגדרת מישור השיש. פונקציות מעקב, הצמד ורשת קוטביות. • מימד עם סגנונות מימד הניתנים להגדרה חופשית. • עם כל נקודת מדידה, Flexijet 3D שומר תמונה שצולמה על ידי המצלמה הדיגיטלית המובנית. • Flexijet יכולה לומר לך במדויק את רמת הארונות, הקירות ומשטחים אחרים ישירות מהלייזר של .Flexijet זהה נקודות גבוהות ונמוכות מבעוד מועד, ותכנן בהתאם כך שההתקנות שלך יהיו קלות כמו המדידות שלך. • יצירה קלה של ספריות סמלים עם סמלים מותאמים אישית למשתמש עבור חשמל, כיור ואחרים. • ממשק משתמש אופטימלי לעיבוד .CNC

Flexijet Viewer

היא תוכנית צפייה חינמית למדידות ותמונות שנאספו עם מערכת המדידה Flexijet 3D Next Generation וארוזה עבור Flexijet Viewerבאמצעות FlexiCAD 3.1ואילך.

הוא מציע את היכולת להציג שרטוטי מדידה עם כל התמונות הכלולות ותמונות נקודות המדידה. יתר על כן, ניתן להוסיף נתונים נוספים למדידה בעת אריזתה ב- FlexiCAD. לדוגמה, אתה יכול להוסיף ייצוא DXF של קובץ המדידה, תמונות ותיאורים נוספים באתר, תוכנית עיצוב או הצעת מחיר בכל פורמט קובץ. בחבילה אחת ברורה ניתן להעביר אוסף שלם של קבצים לעמיתים או ללקוחות לצפייה ואישור ב-Flexijet Viewer.

תוכנת מדידה flexi-viewer

עבור משתמשי FlexiCAD ו-AutoCAD

הוא הותאם במיוחד לתעשיות האבן והמשטחים, ולמרות שהוא משמש בעיקר לשרטוט משטחים דו-ממדיים, הוא עדיין שומר על יכולות תלת-ממד חיוניות. כמה תכונות בולטות הן:

משתמשי FlexiCAD יכולים להשתמש בתוכנה לצפייה נוחה יותר ולאחר עיבוד של המדידות שלהם. למטרה זו, ניתן להפעיל את Flexijet Viewer מתוך FlexiCAD ופועל בשילוב עם FlexiCAD. לדוגמה, בצג אחר או בתוך רשת מקומית במחשב אחר. בתצוגה אחת המשתמש עובד עם FlexiCAD כרגיל, בתצוגה השנייה ניתן להציג את כל התמונות של תיקיה פעילה ב-FlexiCAD כסקירה כללית, או כתמונה בודדת באמצעות Flexijet Viewer. האינטראקציה של תוכנת CAD ו-Flexijet Viewer זמינה גם עבור יישומים מבוססי AutoCAD ו-AutoCAD. Flexijet Viewer יכול להציג תמונות מקושרות של קובץ DWG או DXF ישירות ממדידה גם דרך LAN.

Flexijet Viewer in detail

Flexijet Viewer in detail

SOFTWARE FLEXIJET

The CAD for on-site measurement and an interface direct to your planning software

The FlexiCAD measurement software provides a logical and intuitive user interface. CAD-experienced users find their way around immediately and even beginners are at home within a short period of time. The task of the software is the creation of an efficient and practice-oriented CAD measurement directly on the construction site in. Numerous functions are specially optimized for measurement and offer maximum efficiency. With each dimension taken, you can see how your measurement drawing is completed and thus ensure that all planning-relevant measurements have been taken before leaving the construction site. Through a variety of export interfaces, the data can be transferred directly to your CAD software. Parallel to this, some planning programs support a direct integration of the Flexijet hardware.

software flexicad

Some features of the FlexiCAD software:

• intuitive user guidance through wizards • Touch mode for easy operation on tablet PCs with touch operation (Windows) • Pole tracking, snap and raster functions • freely definable dimensioning styles • Layer-based floor and room management for a better overview • Symbol libraries with electrical, kitchen and sanitary symbols • Surveying hard-to-reach points (such as hidden walls) • Plumb points and transfer heights (for example meter levels) • Importing AutoCAD blocks • optional interface direct to the CNC machine

stair measurement for metal construction

Flexijet 3D is the most innovative 2D laser pattern generator available.

Combined with the custom-designed Flexijet Stone software, it provides easy and accurate measurement of countertops and other surfaces in the stone industry. An instant auto-level feature and one-click command selection allow you to start measuring without delay. Flexijet Stone includes many efficient functions, including full-height wall cladding and panel measurement and drafting. Flexijet Stone software makes it easy for both novice and advanced users to measure in 2D and will display the results of multiple surface measurements in 3D. Easily create CNC-ready files with covers, sink and GPO cutouts and many other customized requirements with ease. Manual template is now forever relegated to the past. Flexijet 3D’s digital template capabilities will improve your accuracy and ultimately save you time and money.

software flexijet stone

Flexijet Stone is essentially a customized version of FlexiCAD software that includes the full features.

It has been specifically tailored for the stone and surface industries, and although it is primarily used for drafting 2D surfaces, it still retains essential 3D capabilities. Some notable features are: • Measure in 2D, see in 3D. Flexijet Stone software makes it easy for beginners and advanced users to measure in 2D and display the results of multiple surface measurements combined in 3D. • Touch Mode... Ability to run FlexiCAD measurement software using a touch-enabled Windows tablet or a Windows laptop with mouse. • Ability to record voice memos - Easily record conversations to ensure every detail is remembered. • Smart functions that provide one-click to set the countertop measurement and a single measurement to set the countertop plane. Tracking, snap and grid polar functions. • Dimension with freely definable dimension styles. • With each measurement point, Flexijet 3D saves an image taken by the built-in digital camera. • Flexijet can tell you the exact level of cabinets, walls and other surfaces directly from the Flexijet laser. Identify high and low points ahead of time, and plan accordingly so your installations are as easy as your measurements. • Easy creation of symbol libraries with user-defined symbols for electrical, sink and more. • Optimized user interface for CNC machining.

Flexijet Viewer

is a free viewing program for measurements and images collected with the Flexijet 3D Next Generation measurement system and packaged for Flexijet Viewer using FlexiCAD 3.1 and later.

It offers the ability to display measurement drawings with all included images and measurement point images. Furthermore, additional data can be added to the measurement when packaging it in FlexiCAD. For example, you can add a DXF export of the measurement file, additional images and descriptions on the site, a design plan or a quote in any file format. In one clear package, a complete collection of files can be transferred to colleagues or customers for viewing and approval in Flexijet Viewer.

software flexijet viewer

For FlexiCAD and AutoCAD users

It has been specifically tailored for the stone and surface industries, and although it is primarily used for drafting 2D surfaces, it still retains essential 3D capabilities. Some notable features are:

FlexiCAD users can use the software for more convenient viewing and post-processing of their measurements. For this purpose, Flexijet Viewer can be launched from within FlexiCAD and works in conjunction with FlexiCAD. For example, on another monitor or within a local network on another computer. In one view the user works with FlexiCAD as usual, in the second view all images of an active folder in FlexiCAD can be displayed as an overview, or as a single image using Flexijet Viewer. The interaction of CAD software and Flexijet Viewer is also available for AutoCAD and AutoCAD-based applications. Flexijet Viewer can display linked images of a DWG or DXF file directly from a measurement also over LAN.

Flexijet Viewer in detail

Flexijet Viewer in detail

Stairbox360°

עם - Flexijet Stairbox360°

בנוסף למדרגות, כלומר בנוסף ליישום של Flexijet Stairbox הקלאסית "גרסת מדרגות" - ניתן למדוד גם תבניות, משטחים, גזירות כיור, חיתוכים לחלון/דלת וחפצים רבים אחרים בייצוג דו מימדי.

למטרה זו, ניתן להסיר את ראש המדידה של Flexijet Stairbox360° ממוט העצירה הזווית ולהציב אותו במרכז על המשטח המיועד למדידה.

לאחר מכן, הזיהוי מתרחש ב-360 מעלות, סביב
ה- Flexijet Stairbox360° כל נקודת מדידה בודדת זמינה מיידית בתוכנת .CAD

מדידה CAD 2D של STAIRBOX360°

בנוסף לתוכנת Stairboxהקלאסית אשר מותאמת למדידה פשוטה של מדרגות וגרמי מדרגות, דגם ,Stairbox360°מסופק עם מהדורה דו-ממדית של תוכנת המדידה FlexiCAD שלנו.

flexijet stairbox-360° ממוט העצירה

חומרת מדידה של Stairbox360

בתוכנת מדידה דו-ממדית מיוחדת זו של Flexijet Stairbox 360°ניתן לרשום מדידות נקודות וגם מדידות קווי מתאר ב-360 מעלות מסביב למכשיר המדידה, מבלי שנקודת האפס מתייחסת לזווית העצירה של .Stairbox פקודות ציור CAD שונות מאפשרות קישור של מספר נקודות מדידה לגיאומטריות משמעותיות, כך שניתן להתרחש שליטה מיידית בין ציור למציאות. בנוסף, הקצבה CAD מציעה פונקציות שימושיות, כגון: למשל, מפגש קווים וממדים אוטומטיים.

לאחר מכן ניתן להעביר נתונים נמדדים בפורמטים שונים של CADלתוכניות תכנון, ישירות ל- CNC או לפוטר.

FLEXIJET 3D

New Generation of Digital Measuring Technology

The latest generation of Flexijet 3D – even more efficient! Measure on-site accurate CAD drawings. So your measuring task becomes a child’s play. With the rear-projection function, additional CAD points from your planning can be projected (back) on the construction site, so the laser measuring system also facilitates your assembly work.

With Flexijet 3D, literally everyone can quickly, efficiently and cost-effectively take measurements and assess dimensions accurately to the millimeter precise, and insert the data directly into CAD. Whether you are a beginner, an all-rounder or a CAD specialist, with Flexijet 3D you benefit from the principle of “measurement drawing”, which offers you a multitude of advantages over conventional measuring techniques and point clouds from laser scanners. Inaccurate measurements or transposed digits are a thing of the past. You do not need to make notes of measurements because you can see what you’re measuring right away on the display. The possibility to include photos and audio notes in the measurement drawing offers you integrated documentation on site. You can easily work in difficult locations without scaffolding, ladders or other helpers. Measure furnished rooms without having to move irritating furniture. Roundings, arches and non-angular components can be detected quickly and precisely. Thanks to the projection function, you can also use Flexijet as an assembly aid. The application possibilities of the Flexijet 3D are just as versatile as the users who use this revolutionary laser measuring system.

Flexijet 3D – Anwendungsvideo

Flexijet 3D – Anwendungsvideo

Measurement drawing – instead of scanning

In contrast to other measuring systems, Flexijet 3D does not provide a confusing cloud of points. Instead, the measuring points are directly linked to meaningful arrangements using CAD drawing commands. The finished CAD drawing is produced during on-site measurement, without lengthy post-processing, as is necessary with point clouds. In the process, “measured” elements such as walls, doors, arches or entire room situations are created as precise three-dimensional CAD drawings on site, during which measurements are taken. Before leaving the construction site, check the finished CAD model by comparing it with reality and make sure that all dimensions relevant to planning have been recorded.

Measurement drawing

Rapid Site Measurement
– Wall contours of a room are quickly documented

A three-dimensional space is created in the measuring software. With only a few measuring points, exactly two points per wall surface and one point each on the floor and ceiling. For this purpose, it is not necessary to set the measuring points in the room corners. The software automatically cuts the straight line of a wall off as it reaches the extended straight line of the adjoining wall. All angles of the walls connecting to each other are accurately detected during the swift site measurement.

The rooms can be completed as required by measuring other room elements, such as roof slopes, doors, windows, and also the insertion of installation symbols for various media.

Rapid room Measurement

measuring points

Change of location
– Take measurements without limitations

Flexijet 3D offers the change of location for situations where it is not possible to record all measuring points required for the measurement process from one location or if you required to also capture adjacent rooms in the same drawing. Based on two reference points, which can be reached from both locations, the Flexijet 3D can be reoriented and the measurement process can be continued. Whole floors or buildings can thus be easily captured in a single CAD drawing.

flexijet 3d offers easy change of location

Rear projection of CAD points from the planning
– installation efficiency with the Flexijet 3D

Thanks to the laser-accurate measurement, Flexijet users produce precision fitting components which only need to be mounted on site. With Flexijet 3D, the on-site assembly can once again be significantly accelerated using the rear projection of CAD points from the planning program. To accomplish this, the three-dimensional CAD data from the planning software is imported into the FlexiCAD measurement software. Flexijet 3D can be referenced based on existing reference points to a previous measurement location. Now, planned drilling and mounting points can be automatically approached and displayed by the Flexijet 3D laser. Elaborate soldering or calibration is eliminated completely.

projection of CAD points

Automatic Series of Measurements
– Detection of contour progressions as if by magic

After defining a starting point, the direction and the desired point distance, Flexijet 3D automatically measures the course of the wall. The automatic measurement series includes horizontal, vertical and free measurement series along any path. With the vertical series of measurement you can for example measure boat hulls fully automatically. Horizontal measurement series can be used, for example, to determine the curved course of walls.

Automatic series of measurements

Surface Scan
– detect unevenness of surfaces automatically

By drawing or measuring any closed contour and then superimposing a hatching, the “surface scan” command can automatically measure all intersecting points of the hatching. The different heights are indicated in color. This makes it easy to see in the FlexiCAD measurement software how uneven a surface is.

Surface Scan

The Flexijet 3D HARDWARE

Well thought-out from A to Z – awarded in the Red Dot Design Award 2018

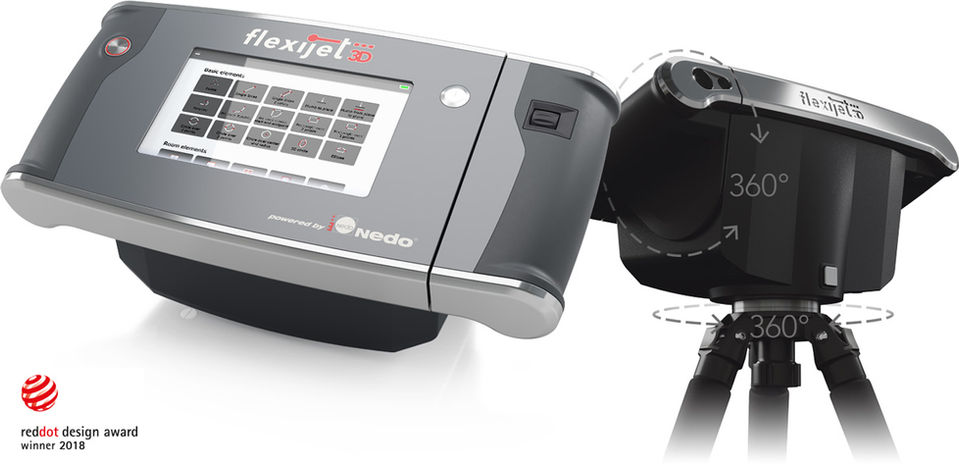

The ergonomic measuring hardware of the Flexijet 3D laser measuring system integrates all electronic, optical and mechanical components in one and was distinguished with the globally recognized Red Dot Design Award.

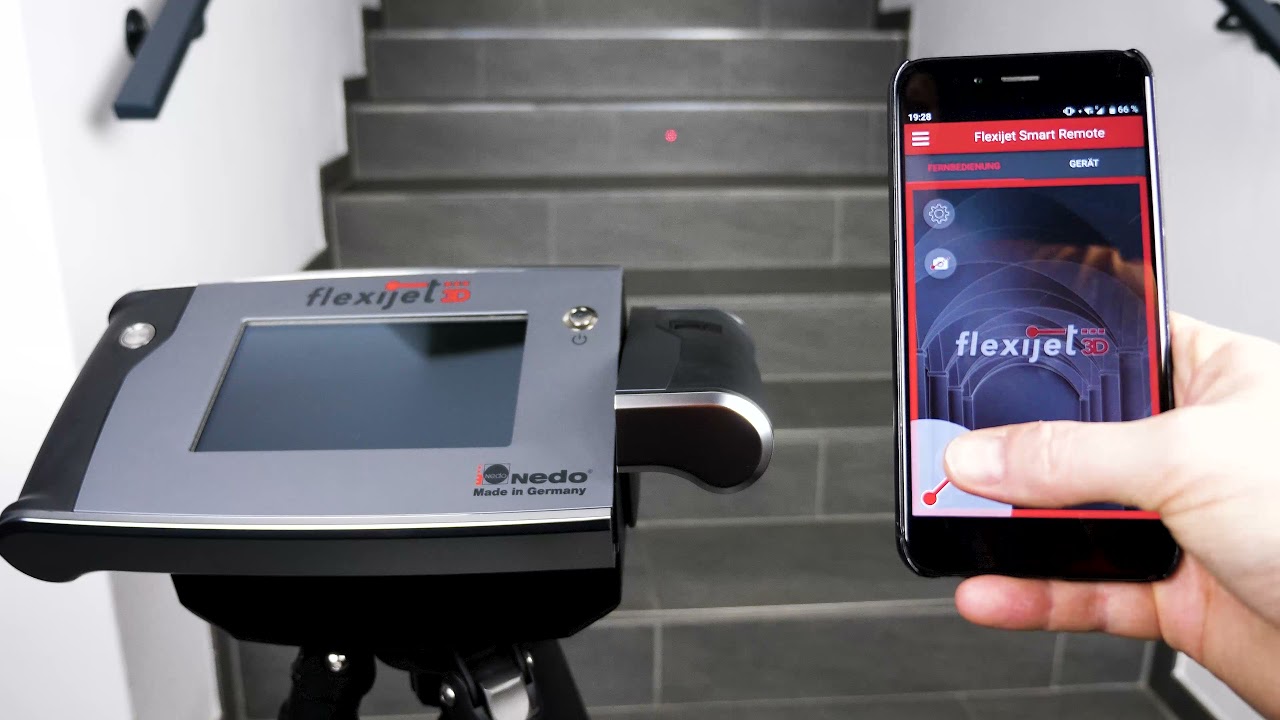

At its core, Flexijet 3D is based on a laser distance meter, which in combination with the rotary / swivel unit detects exact coordinates and transfers them to the system’s own 3D measuring software “FlexiCAD”. The 7-inch touch display allows the selection of CAD drawing commands and software functions directly on the measuring device, without having to switch to the measurement computer. The measuring system is ready to use in a few simple steps. The Flexijet measuring hardware independently provides a WLAN in order to establish the direct connection to the FlexiCAD measurement software. Even cumbersome alignment of the tripod using the level indicators is superfluous with Flexijet 3D. The integrated tilt sensor ensures that you can start with your measurements immediately. An essential feature of Flexijet 3D is that it can be operated both manually and remotely. The rear projection and the approach of points is performed by powerful and highly dynamic motor coordination. Measurements can be triggered by a touch sensor on the housing, by remote control or by pressing a button in the FlexiCAD software. In addition to the image documentation, the 5 megapixel camera allows the optical target selection by crosshairs in the live picture of the camera. This allows the measurement capture even in strong sunlight when the laser spot is no longer recognizable with the human eye. If the device is bumped or moved during a measurement situation, an integrated shock sensor will register it and reports it immediately to the device and to the measuring software. The Flexijet 3D can be re-aligned in the drawing by re-measuring already known points and the measurement can be continued seamlessly. The average battery life is about 8 hours, depending on the motor usage. On the display of the Flexijet as well as in the software you will see the remaining capacity. A recharge of the battery during operation is possible at any time.

The ergonomic measuring hardware of Flexijet 3D
